//Это неоконченная статья. Информация будет дополняться по мере поступления
Я знаю, многие начинают собирать модульные синтезаторы без всяких ящиков. Просто обувная коробка. Просто кейс собранный из лего. Просто ящик из икеи. Напихивают туда модули и как-то начинают их женить.
До сих пор не понял, модульный синтезатор — это потому что там можно один параметр модулировать другим? Или потому что система состоит из отдельных и независимых модулей, которые можно комбинировать друг с другом?

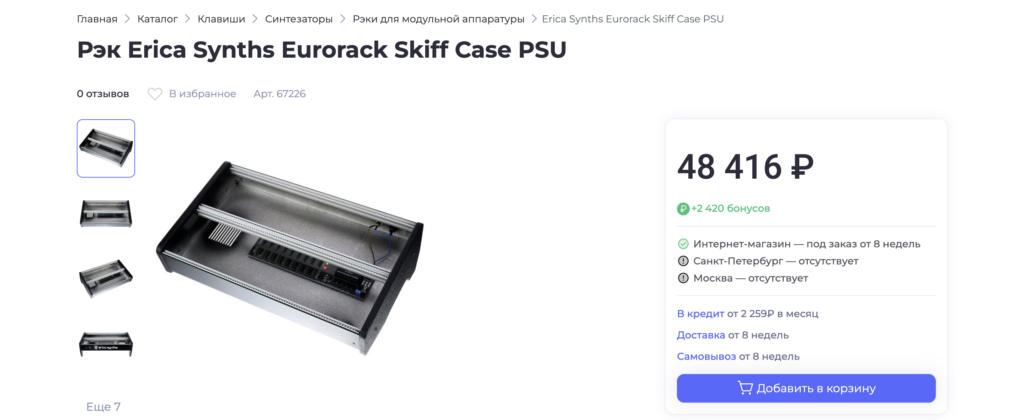

Но мне прям очень хотелось всенепременно начать с ящичка. Ящик — это же объединяющее первоначало. Пойду, думаю, куплю простенькую коробочку, совсем маленькую, совсем простенькую, совсем дешевую.
ЧЕГО Б███Ь?! Ладно. Может быть еще поменьше? не на два ряда, а на один? Может быть Отечественное? Может быть со скидкой?
ДА НУ Н███Й!!! Это же просто ящик! Так. Ладно, ищем дальше. О! Вот что-то за 3К… А, нет, это просто две ножки.
На самом деле не совсем просто ящик. Там внутри напихано питание на несколько модулей, и не просто блок, а блок с двуполюсным питанием. Это где 0, +12, -12 и +5 до кучи. Так что оно в принципе, может столько стоить.
А иногда еще и кнопку выключения поставят. Так что цена может быть еще выше.
Ну окей. Пойдем поищем какие-то DIY ваианты. Я же с руками. Вот тут вот https://snnkv.com/articles/ikea-eurorack/, например, симпатичный ящик. Классно, но с икеей не получится. Чтобы попасть в Икею, придется границу пересечь, а я по-прежнему под санкциями, меня не пускают.
Ладно, с ящиком как таковым, проблем не должно возникнуть: начертить, да склеить. Но нужно чуть заранее понять, что там со стандартами.
Повторю избитое про размеры еврорек (eurorack): Высота модулей измеряется в единицах U (Rack Unit). 1U соответствует 1,75 дюйма (около 44,45 мм)
Стандартная высота модуля: 3U. В миллиметрах — примерно 133,35 мм. Однако при изготовлении панелей учитывают размер монтажных рельс, которые имеют небольшой выступ (lip). В результате реальная высота лицевой панели модуля часто составляет около 128,5 мм.
1HP (Horizontal Pitch) — единица измерения ширины модулей. Она равна 0,2 дюйма или 5,08 мм. Ширина модуля обычно представляет собой целое число, кратное 1HP, но некоторые производители работают с кратностью 0,5HP
Но! Какого хрена никто не пишет полноценную информацию? Какой такой тайный секрет все оберегают? Если с расстоянием между соседними дырочками в 1hp все понятно, то что сложного написать:
- Высота еврорек панели (от края до края) 128,3 мм (это замер по модулям беринжера);
- Отверстия под винтики диаметром 3,5 мм (это по беринжеру. У некоторых бывают овальные отверстия для микрорегулировки);
- Межосевое расстояние у беринжера 122,4 мм. То есть между центарми рельс — 122,4 мм;
- Глубина кейса — 32 мм (замер по коробке от фирмы 4MS). Встречал так же упоминание глубины в 42 и 57 мм (ниже смотри чертеж от каких краёв измеряли);
- Ширина просвета, куда модуль пихаем: 112,8 мм. Это окно, куда мы погружаем задние, нижние платы, спрятанные за лицевой панелью.
Все, вроде бы этих размеров должно быть достаточно. Теперь как крепить. Модуль можно прикрутить к еврорек-ящику несколькими способами, я нашел 5 вариантов:
- Совсем отбитые диайвайшики просто прикручивают к фанере саморезами;
- Неуверенные в себе диайвайшики вообще ни к чему не прикучивают. Просто кладут модуль в проёмчик;
- Есть варианты, когда в яшике насверлены отверстия с шагом 1hp (5.08мм), и в них резьба м3. Куда хошь, туда крути;
- Есть варианты, когда в ящике вставлена специальная рельса с закладными подвижными гаечками: можно двигать влево-вправо;
- И попадается иногда вариант, где рельса вставлена в ящик, а в рельсу вставлена планка, в которой насверлено отверстий резьбой и с шагом 1hp. Вот зачем такое — я не понял. Такая себе игла в яйце, яйцо в утке, утка в зайце, заяц в еврорек-ящике, ящик на дубе и все это весит чемодан денег. Ну что, красиво, наверное.
Пожалуй, возьмем промежуточный и оптимальный четвертый вариант. Но переизобретем его заново. Ду Ит Йоселф ор Дай, как говорится.

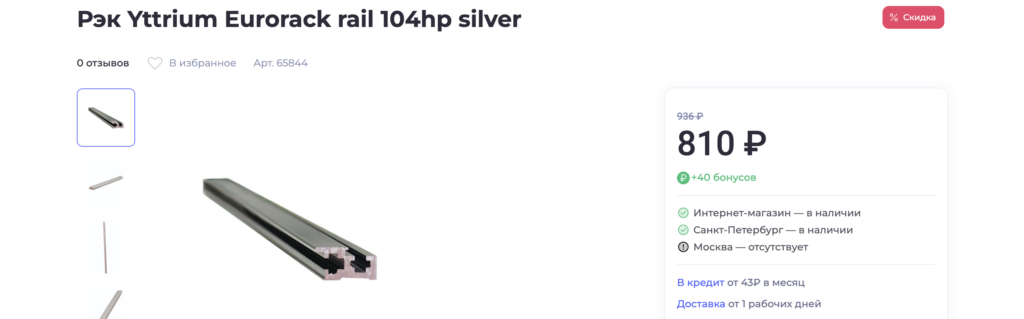

Берем

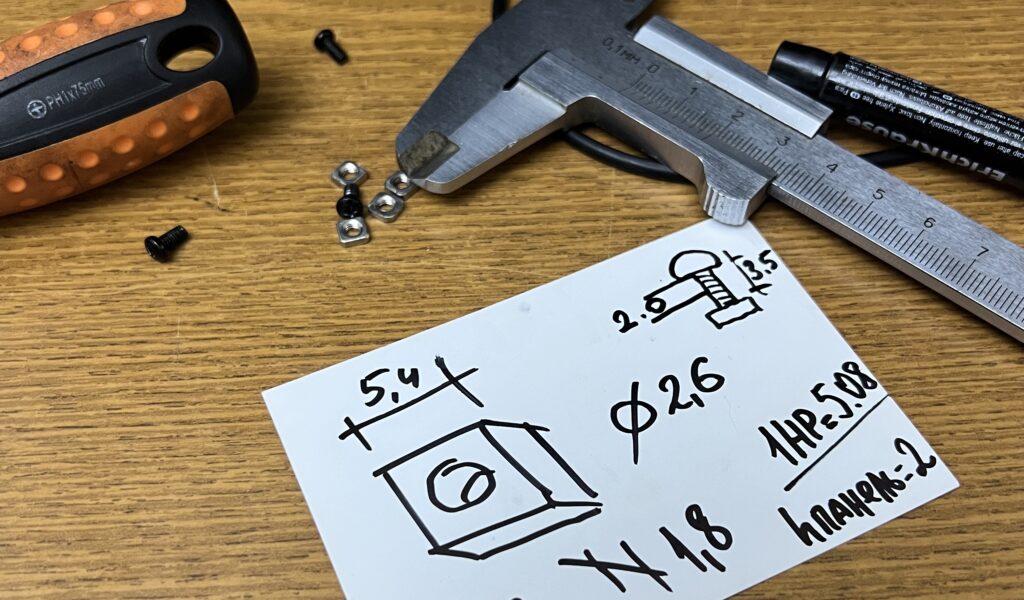

На всякий случай замеряем своими собственными ручками а не верим описанию. Так, например, вместо обещаных 5,5 мм по факту оказывается 5,4. А вместо ровных прямых углов — откушенные уголки.

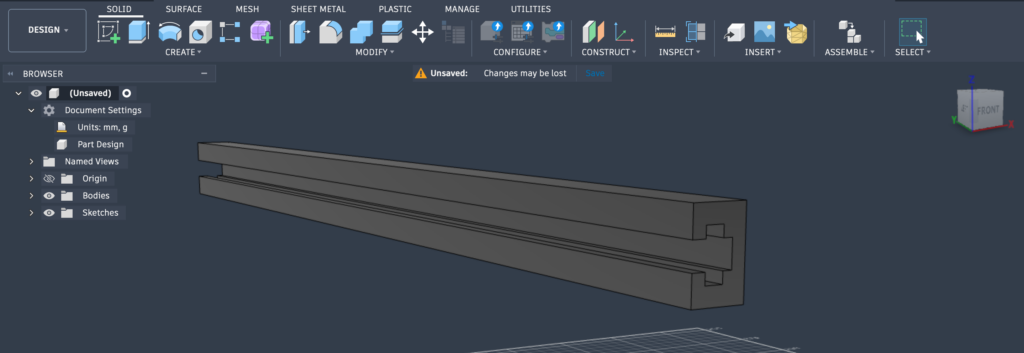

Ну и в итоге всё может быть ди… можно напечатать если ты достаточно смел. Так что пробуем печатать рельсу:

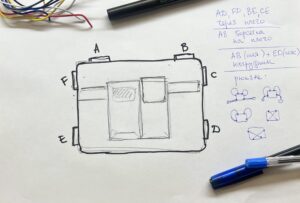

А вот тут вот чертежи под ящик. Можно сделать чемодан на выбор: глубиной 39, 45 и 57 мм. (несколько разных вариантов боковых стенок). И еще комплекте панели-заглушки, чтобы было чем прикрыться по-первости.
В готовом виде нарезаный и собранный чемодан выглядит вот так (пока без рельс):
…Ждем когда напечатаются рельсы, продолжение следует…
